2017 年 6 月3 日 – 亞德諾半導體 (Analog Devices, Inc.，簡稱 ADI) 旗下的凌力爾特 (Linear Technology Corporation) 日前推出同步降壓 DC/DC 控制器 LTC7800，該元件以高達 2.25MHz 頻率運行以縮減電路尺寸和提高功率密度。 45ns 最短導通時間實現了 24VIN 至 3.3VOUT 轉換，同時以 2MHz 固定頻率切換，因而能避開包括 AM 無線電頻段等關鍵的雜訊敏感頻段。同步整流提供高達 95% 之效率，而高載模式(Burst Mode®) 操作於無負載備用情況下可保持靜態電流低於 50μA，因此非常適用於始終保持導通(always-on)系統。
LTC7800 可操作於 4V 至 60V 的輸入電源範圍，以針對高壓暫態提供保護、在汽車冷啟動時保持連續運作、並涵蓋廣泛的輸入電源和電池化學組成。在輸出電流高達 20A 時，輸出電壓可設定在 0.8V 至 24V，因此非常適合 12V 或 24V 汽車、重型設備、工業控制、機器人和電訊應用。
LTC7800 具備強大的 1.1Ω 內建 MOSFET 閘極驅動器。該元件以 320kHz 至 2.25MHz 可選固定頻率運作，並可同步至同範圍的外部時脈。在輕負載時，使用者可以選擇連續運行、脈衝跳略和低漣波高載模式運行。其電流模式架構提供簡易的迴路補償、快速暫態響應和卓越的電壓調節。輸出電流感測可透過量測輸出電感 (DCR) 兩端的壓降來完成，以實現最高效率，或者可透過使用可選式感測電阻來進行輸出電流感測。在過載情況下，電流折返會限制 MOSFET 產生的熱量，其他特點包括高達 98% 的工作週期 (當用電池供電且在放電時相當實用)、採用輸入電壓或 EXTVCC 為閘極驅動供電的內部 LDO、以及電源良好輸出訊號。
LTC7800 採用 20 接腳3mm x 4mm QFN 散熱加強型封裝，與 LTC3891 腳位相容。該元件具備兩種操作接面溫度等級版本，其中，延展及工業溫度級版本的溫度範圍為 –40°C 至 125°C，高溫汽車級版本的溫度範圍則為 –40°C 至 150°C。元件千顆量購計之單價為 3.47 美元。如需更多資訊請參閱 www.linear.com/product/LTC7800。

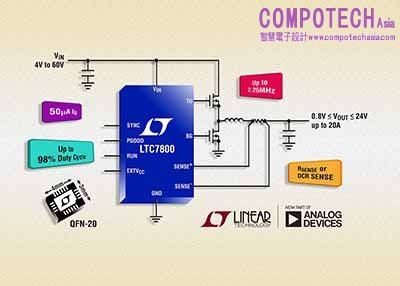

圖說：60V 同步降壓 2.25MHz DC/DC 控制器
LTC7800 性能概要：
• 寬廣輸入電壓範圍：4V 至 60V
• 寬廣輸出電壓範圍：0.8V 至 24V
• 320kHz 至 2.25MHz PLL 固定操作頻率
• 45ns 最短導通時間以實現高降壓比
• 50µA 靜態電流
• 同步整流實現高達 95% 之效率
• 強大的 1.1Ω 內建 MOSFET 閘極驅動器
• DCR 或 RSENSE 電流感測
• 可選式低漣波高載模式運行、脈衝跳略或連續運行
• 可調軟啟動或追蹤
• 輸出過壓和過流折返保護
• 寬廣輸入電壓範圍：4V 至 60V
• 寬廣輸出電壓範圍：0.8V 至 24V
• 320kHz 至 2.25MHz PLL 固定操作頻率
• 45ns 最短導通時間以實現高降壓比
• 50µA 靜態電流
• 同步整流實現高達 95% 之效率
• 強大的 1.1Ω 內建 MOSFET 閘極驅動器
• DCR 或 RSENSE 電流感測
• 可選式低漣波高載模式運行、脈衝跳略或連續運行
• 可調軟啟動或追蹤
• 輸出過壓和過流折返保護
