ROHM推出低ON電阻與低QG的｢R60xxMNx系列」適用於要求低功耗的白色家電或工具機等馬達驅動應用
前言：
業界最快trr性能的600V SuperJunction MOSFET PrestoMOS將大幅提昇馬達驅動應用裝置如搭載變流器的空調設備之節能效果
2017年6月15日--半導體製造商ROHM株式會社（總公司：日本國京都市）於高速trr ※1型600V SuperJunction MOSFET PrestoMOSTM ※ 中新增｢R60xxMNx系列」產品，適合使用於要求低功耗的白色家電或工具機等馬達驅動應用。PrestoMOSTM是具有業界最快trr性能的功率MOSFET，開關損耗為業界最小。由於其可使搭配變流器之白色家電達到低功耗化，因此獲得了極高的評價。

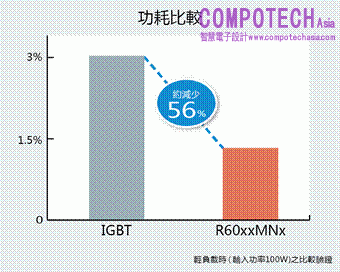

此次｢R60xxMNx系列」藉由ROHM獨家晶片構造來進行優化，成功保有PrestoMOSTM高速trr性能的特點，並同時大幅降低ON電阻 ※2 及QG ※3。因此，從搭配變流器之空調裝置等馬達驅動應用來看，相較於傳統IGBT，約可減少56%輕負載時的功耗，有助於大幅節能。
此外，｢R60xxMNx系列」利用ROHM長年研究開發的類比技術KNOW-HOW來達到高短路容量，不僅能減少電路故障等導致異常發熱的損壞風險外，亦有助於提升應用時的可靠度。
本系列將從12月起以月產10萬個之規模投入量產。工廠方面，前製程為ROHM Apollo CO., LTD.（福岡県），後製程為ROHM Korea Corporation（韓國）。
ROHM今後也將持續善用類比設計技術來研發高性能及高可靠度產品，期盼對社會的節能有所貢獻。
背景
近年來節能風潮頻起，其中藉由節能法的修訂，家電產品傾向於標示更接近實際使用之能源消耗效率APF（Annual Performance Factor）※4，不只大功率負載裝置起動時或額定條件需要節能，對小負載穩定運轉時之節能動作也越來越要求。全世界的電力需求中，據說近50%是用於驅動馬達，在空調裝置逐漸朝新興國家普及化的同時，可想而知全球供電的狀況也會一年比一年吃緊。因此，ROHM研發出適合運用於要求低功耗的白色家電，如空調設備或工具機等馬達驅動裝置之PrestoMOSTM，可在穩定運轉時大幅降低功耗，順應社會的節能要求。
近年來節能風潮頻起，其中藉由節能法的修訂，家電產品傾向於標示更接近實際使用之能源消耗效率APF（Annual Performance Factor）※4，不只大功率負載裝置起動時或額定條件需要節能，對小負載穩定運轉時之節能動作也越來越要求。全世界的電力需求中，據說近50%是用於驅動馬達，在空調裝置逐漸朝新興國家普及化的同時，可想而知全球供電的狀況也會一年比一年吃緊。因此，ROHM研發出適合運用於要求低功耗的白色家電，如空調設備或工具機等馬達驅動裝置之PrestoMOSTM，可在穩定運轉時大幅降低功耗，順應社會的節能要求。
特點
1．藉由業界最快的trr性能和低ON電阻、低QG來達到應用裝置的節能

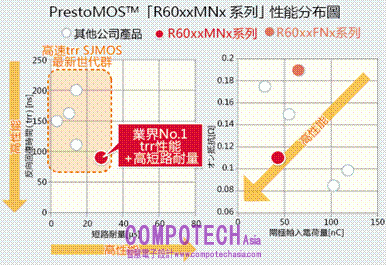

一般來說，MOSFET具有高速切換或低電流區域導電損耗低等優點，在裝置穩定運作時有效降低功耗。｢R60xxMNx系列｣藉由ROHM獨家的生命週期控制技術，在降低ON電阻與QG的同時，仍然可維持業界最快的trr性能，達到最適合變流器電路節能的成效。
1．藉由業界最快的trr性能和低ON電阻、低QG來達到應用裝置的節能
一般來說，MOSFET具有高速切換或低電流區域導電損耗低等優點，在裝置穩定運作時有效降低功耗。｢R60xxMNx系列｣藉由ROHM獨家的生命週期控制技術，在降低ON電阻與QG的同時，仍然可維持業界最快的trr性能，達到最適合變流器電路節能的成效。
2．確保高短路容量的可靠度
通常短路發生時，電路會無法運作，超出設計值的大電流會流出，造成異常發熱並可能導致壊損。過去要從性能和短路的trade-off關係來確保高短路容量相當困難，不過｢R60xxMNx系列｣善用ROHM的類比技術，成功讓導致熱失控原因之寄生雙極性電晶體達到最佳化，不僅可確保馬達驅動時必需的短路容限，亦有助於提升應用裝置的可靠度。
3．自我啟動的功耗損耗微小
所謂自我啟動﹙self turn-on﹚，意指在MOSFET關閉﹙OFF﹚狀態下，當高側﹙High-side﹚主開關變為ON時，電壓會突然施加於低側﹙Low-side﹚間，電壓會被誘往閘極，MOSFET則因閘極電壓的上升而發生故障。雖然MOSFET會因為此現象而產生自我功率損耗，但是｢R60xxMNx系列｣可以藉由寄生容量最優化的動作來控制損耗，讓自我功耗降到最小。
應用範疇:
空調裝置、冰箱、工具機（充電站等）
空調裝置、冰箱、工具機（充電站等）
產品陣容表
|
封裝 |
用途 |
型號 |
極性 |
VDSS |
ID |
PD(W) |
RDS(on) (Ω) |
Qg Typ. (nC) |
Trr(Typ.) |
驅動 電壓 |
||
|
VGS＝10V |
||||||||||||
|
Typ. |
Max. |
VGS＝10V |
||||||||||
|
R60xxMNx系列 |
||||||||||||
|
TO-252 |
切換用 |
|
R6010MND3 |
N |
600 |
10 |
143 |
0.28 |
0.38 |
20 |
80 |
10 |
|
☆ |
R6008MND3 |
600 |
8 |
115 |
0.45 |
0.61 |
13.5 |
65 |
||||
|
|
R6007MND3 |
600 |
7 |
95 |
0.54 |
0.73 |
10 |
60 |
||||
|
TO-220FM |
|
R6030MNX |
600 |
30 |
90 |
0.11 |
0.15 |
45 |
90 |
|||
|
☆ |
R6020MNX |
600 |
20 |
72 |
0.19 |
0.25 |
30 |
85 |
||||
|
TO-3PF |
|
R6047MNZ |
600 |
47 |
102 |
0.06 |
0.081 |
70 |
105 |
|||
|
TO-247 |
|
R6076MNZ1 |
600 |
76 |
740 |
0.04 |
0.055 |
115 |
135 |
|||
|
|
R6047MNZ1 |
600 |
47 |
440 |
0.06 |
0.081 |
70 |
105 |
||||
☆研發中
此外，ROHM另備有以下封裝陣容，歡迎洽詢。TO-263(LPTS)封裝亦提供部分的樣品。
名詞解釋
※1 trr : 反向恢復時間
開關二極體從ON狀態一直到變為完全OFF狀態所花費之時間。
※2 ON電阻 : Ron(Ω)
開關二極體ON狀態時之電阻値。
開關二極體ON狀態時之電阻値。
※3 QG : 閘極輸入電荷量
MOSFET進行ON・OFF切換時需要注入閘極之電荷量。
MOSFET進行ON・OFF切換時需要注入閘極之電荷量。
※4 APF（Annual Performance Factor）
一整年使用家庭用空調裝置時之能源消耗效率。數値越大節能性越高。
一整年使用家庭用空調裝置時之能源消耗效率。數値越大節能性越高。
何謂PrestoMOSTM
Presto: 表示 "極快速" 的義大利語，為音樂專用名詞。
是具有業界最快速trr性能特點的ROHM獨家功率MOSFET。本產品的開關損耗為業界最低。
※PrestoMOS是ROHM的註冊商標。
