本文為電源設計人員提供了一套行之有效的方法，可用於測量開關電源中鋁電解電容(Al-Ecaps) 的有效漣波電流，該參數是估算電容使用壽命的關鍵依據。這套方法藉由LTspice 處理實測資料，能夠精準計算有效漣波電流，而漣波電流正是導致電容內部發熱、加速性能衰減的核心誘因。這套方法將示波器擷取的資料轉換為分段線性(PWL) 訊號源，透過自動快速傅立葉轉換(FFT) 分析，計入與頻率相關的加速因數。藉由這套工作流便無需使用昂貴測試設備，也不必依賴過於簡化的近似估算，即可完成對電容有效漣波電流及對應內部溫升的驗證。
為展示如何利用LTspice 測量電容器漣波電流，本文採用DC2104A 評估板進行實驗。
該展示板是一款基於LT8312 的離線式、邊界導通模式(BCM) 功率因數校正(PFC) 升壓轉換器，可輸出單路400V、150W 穩壓電壓，適用於需要穩定輸入匯流排的應用場景。首先，需在電容器接腳上加裝短接延伸段，以便連接電流探棒，如下圖所示。

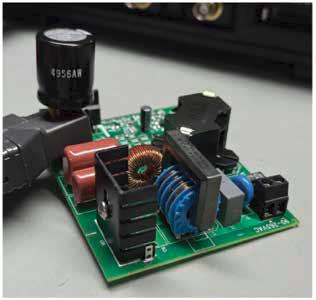

圖:在電容引線上增加短接延伸段，以便使用電流探頭進行漣波電流測量
