如何在設計21 位元精密 電壓源時實現超高精度
引言
如今，先進的數位類比轉換器(DAC) 的最高分辨率為20 位元。對於一些需要更高精度的應用，如醫療成像或質譜測定等，這是一個限制因素。在受控環境中將高性能元件組合到一起，可以克服此一限制。換言之，整體解決方案所能實現的精度，取決於電路中各元件所構成的訊號鏈，以及這些元件在電路板上的佈局。
本文所示的電路展示了如何組合高性能元件才能保持各個元件的精度，以實現高精度電壓源。此電路將AD5791 與LTZ1000 及AD8675/AD8676 搭配使用，在21 位元精度下實現1 LSB INL。此一精度能令眾多應用領域受益。例如，使用這種高精度電壓源的醫療設備能夠生成小型解剖結構的清晰圖像。此外，這種電路還可以用於製造更準確的測試測量設備，進而有助於生產出準確度更高的工業產品。這種超高精度電壓源的應用範圍十分廣泛，能夠突破現有半導體產品的精度瓶頸，為新產品研發提供關鍵技術支撐。

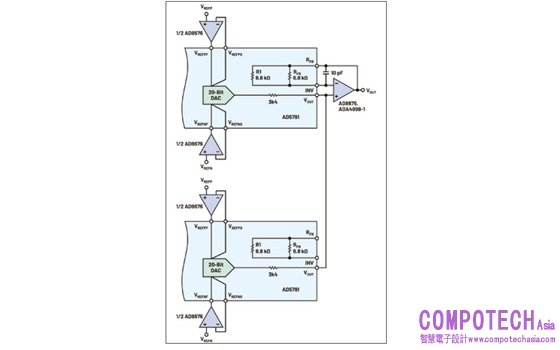

圖1: 兩個ADC5791 DAC 的輸出連接。
