Spansion HyperFlash™ NOR 快閃記憶體集平行和序列式快閃記憶體優勢於一身，配備高效能的12針介面，速度是Quad SPI 的5倍。由於可快速啟動與圖形顯示，因此對於新式車載、家電、工廠自動化等嵌入式應用可謂獨具優勢的選擇。
業界領先的嵌入式市場快閃記憶體解決方案創新廠商Spansion宣佈推出突破性的 Spansion HyperBus™ 介面，它能顯著地提高讀取性能並減少接腳數量和空間。主要的系統單晶片廠商（SoC）都正在廣泛地部署Spansion HyperBus介面。
同時，Spansion還推出了首個基於該新介面的產品家族 —Spansion HyperFlash™ NOR快閃記憶體，其讀取輸出量可達333MB/sec，比當今市場上可見速度最快的Quad SPI還快5倍，接腳數量卻僅是平行式NOR快閃記憶體的三分之一。
因應快速啟動與互動式GUI 應用而生
Spansion產品與產業生態系統行銷副總裁黃主照(Jackson Huang)表示，嵌入式設計工程師需要高速解決方案來滿足下一代電子產品的快速啟動（instant-on）與互動式的圖形使用者介面（GUI）的要求。Spansion HyperBus介面能實現種類繁多的應用程式，例如汽車儀錶板、資訊娛樂/導航系統、先進駕駛輔助系統（ADAS）、掌上型顯示器、數位相機、投影機、工廠自動化、醫療診斷設備和家庭自動化設備等。
高效的12引腳Spansion HyperBus介面，包括一個8引腳位址/資料匯流排、一個差動時脈（2個信號）、一個晶片選擇和一個讀出資料選通控制器，可降低系統總成本。

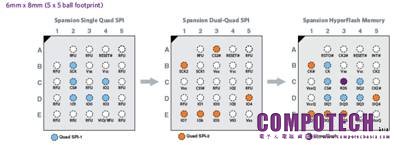

Spansion HyperFlash NOR快閃記憶體家族將提供 3V和 1.8V兩種電源版本，最初包含三種儲存密度選項：128Mb、256Mb和512Mb。 2014年第二季512Mb元件開始提供樣品。HyperFlash快閃記憶體封裝規格為8x6mm BGA。 Spansion HyperFlash NOR提供了從單Quad SPI到雙Quad SPI到HyperFlash NOR快閃記憶體的遷移路徑(如圖示)，這能使系統應用能夠縮放到不同的快閃記憶體性能，以實現與相容控制器的配對。這讓各 OEM 廠商能夠用一種設計提供多種不同規格的產品。
