ams顛覆馬達設計的新款磁性位置感測器
前言：
具有新DAEC™補償技術的AS5047D、AS5147、AS5247能將動態角度誤差降至幾乎為零
MPS(Magnetic Position Sensor)磁性位置感測器知名廠商ams奧地利微電子日前發表新一代產品系列，一樣非接觸式、以霍爾元件為基礎但更具智慧化，令其更具智慧化的技術稱為DAEC補償技術，能讓編碼器與馬達設計廠商不用在MCU或DSP外執行複雜的誤差補償演算法，就能精準測量行進中、高速旋轉車輪的角度，將動態角度誤差降至幾乎為零。
新的「47系列」位置感測器包含具有DAEC™動態角度誤差補償功能的AS5047D、AS5147、AS5247三款產品。DAEC™是奧地利微電子開發、申請專利中的新技術，可消除由傳播延遲引起的測量誤差。

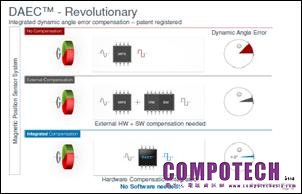

奧地利微電子亞洲資深行銷經理Oliver Weber表示，這種極精準的測量表現得益於晶片內嵌的DAEC™技術，該技術獨特的演算法可在內部執行誤差補償並自動反應轉速變化(參見圖示)。傳統磁性旋轉位置感測器晶片需要將其嵌入式磁性元件中磁場強度測量的原始數據轉換為數位角度測量，通常會導致100 - 200µs的傳播延遲。在延遲期間，由於離心器的角位移變化，因此當數位輸出時，輪胎實際位置與感測器所測量的位置將會產生誤差。
測量結果的誤差會隨轉速的增加而呈線性增長。對於100µs的傳播延遲，在1,000 rpm轉速下的動態角度誤差為1.2°，而1000 rpm轉速下的誤差將高達12°。
DAEC™幾乎能完全消除這誤差的產生，動態地補償每個測量樣本被採集時的轉速。47系列感測器的角度測量在7,000 rpm轉速下的誤差為0.08°；12,000 rpm轉速下的誤差為0.14°；14,500 rpm轉速下的誤差僅為0.17°。
奧地利微電子47系列感測器晶片因卓越的精確性適用於所有電機控制和角度測量應用裝置。在高速無刷直流馬達（BLDC）和永磁同步馬達（PMSM）中，高精準度的感測器能更好地執行整流方案，提高轉矩和效率、降低轉矩脈動，進而使操作更流暢。
三款新產品以數位PWM輸出提供絕對位置測量，及磁場定向整流方案所需的UVW輸出。產品還提供相當於一個光學編碼器輸出的增量ABI輸出，這表示無需改變主機系統的微控制器或DSP上的軟體介面，AS5047D 晶片即可取代一個光學編碼器。
現已推出採用14-pin TSSOP封裝的AS5047D樣品；AS5147採用14-pin TSSOP封裝；而AS5247則採用MLF-40、7mm x 7mm封裝。
