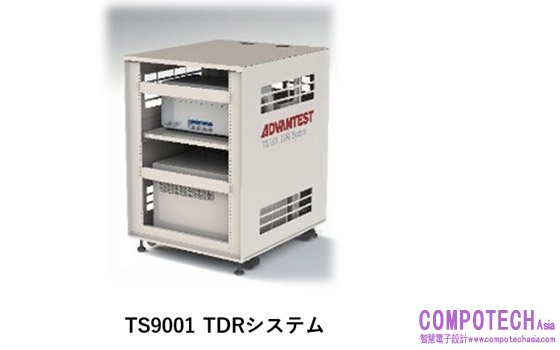

愛德萬測試推出最新TS9001 TDR(時域反射)量測系統使用太赫茲技術進行高解析度電路故障分析
前言：
系統可與各大廠高頻探針系統相連接多元故障分析選項齊備
2020年6月8日--半導體測試設備領導供應商愛德萬測試 (Advantest Corporation) (TSE: 6857) 今日宣布旗下最新TS9001 TDR(時域反射)系統正式上市開賣。這套新系統運用愛德萬測試獨特的太赫茲(Terahertz) 技術，針對覆晶BGA、晶圓級封裝、2.5D/3D IC等先進半導體封裝的電路故障，進行非破壞檢測和高解析度分析。
TS9001 TDR系統為半導體製造商提供一套具備高彈性的解決方案，除了建立低成本的故障分析環境之外，也能接上客戶原有的高頻探針系統，滿足多樣化故障分析需求。TS9001能為客戶提供當前市面上量測時間最短的精密設備。
愛德萬測試領先業界的半導體測試技術和太赫茲故障分析技術，不僅支援半導體製造供應鏈的創新發展，也為客戶進一步強化品質控管。
背景介紹
隨著半導體封裝元件愈變愈小、整合度愈來愈高，業者運用非破壞性、高解析度技術抓出故障的能力也愈形重要。為了因應這些複雜元件可能出現的各類故障分析情境，關鍵在於提供業界最先進的故障分析環境。為了滿足上述需求，愛德萬測試開發了TS9001 TDR系統，讓客戶能直接連接他們的高頻探針系統，執行高速、高解析度的量測工作。
關鍵功能
- 高速、高解析度量測
TS9001 TDR運用超短脈衝訊號處理技術，實現解析度等級精確至5 μm的故障點定位和精準的故障辨識，而且只需要區區30秒，是業界目前最快的量測速度 (整合數目：1024，花費時間僅只有舊產品系列的1/10)。這套經過驗證、值得信賴的技術，同樣也使用在我們創新的太赫茲分析系統中。
TS9001 TDR運用超短脈衝訊號處理技術，實現解析度等級精確至5 μm的故障點定位和精準的故障辨識，而且只需要區區30秒，是業界目前最快的量測速度 (整合數目：1024，花費時間僅只有舊產品系列的1/10)。這套經過驗證、值得信賴的技術，同樣也使用在我們創新的太赫茲分析系統中。
- 多元連接高頻探針系統
TS9001可以設定使用客戶原本的、或另外選用的高頻探針系統相連接，能根據不同元件規格或故障分析環境，提供高彈性的解決方案。
TS9001可以設定使用客戶原本的、或另外選用的高頻探針系統相連接，能根據不同元件規格或故障分析環境，提供高彈性的解決方案。
(1) 對具有微凸塊的元件進行故障分析
將TS9001連接上配備高解析顯微鏡的高頻探針系統，對直徑僅50μm、具微凸塊的元件進行故障分析。
(2) 熱控制功能
若將系統連接上配備熱系統功能的高頻探針系統，則能針對低/高溫保存的元件進行故障分析。
將TS9001連接上配備高解析顯微鏡的高頻探針系統，對直徑僅50μm、具微凸塊的元件進行故障分析。
(2) 熱控制功能
若將系統連接上配備熱系統功能的高頻探針系統，則能針對低/高溫保存的元件進行故障分析。
(*) TDR (Time Domain Reflectometry，時域反射量測法) 經常用來抓出電路故障位置。由於輸入脈衝訊號會被元件內部的電路故障地點所反射，故只要對反射後的波形進行時域分析，藉由比較正常元件與故障元件的波形，便能確定故障的位置以及斷路或短路的故障模式。藉由分析出現峰值波形之所在，便能讓故障位置無所遁形。

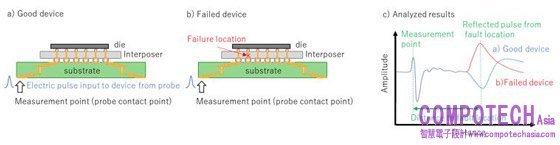

運用TDR進行故障分析圖解
關鍵規格
故障位置定位解析度：5 μm
最大量測長度：100 mm
量測時間：30 秒 (整合數目：1024，未計入探針接觸時間)
大小/重量：600 mm (寬) x 700 mm (深) x 860 mm (高)/100 kg或以下
了解更多系統相關資訊，請上官網查詢。
網址：https://www.advantest.com/products/terahertz-spectroscopic-imaging-systems/tdr-option
網址：https://www.advantest.com/products/terahertz-spectroscopic-imaging-systems/tdr-option
