EV Group於混合鍵合疊層控制技術實現重大突破,引領小晶片整合新紀元

本文作者:EV Group       點擊: 2025-09-09 10:18
前言:
全新EVG®40 D2W疊層量測系統,可對每個晶粒進行100%疊層量測, 產能較業界基準高出15倍

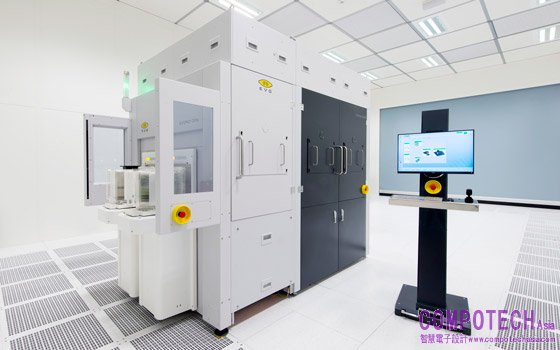

2025年9月9日--EV Group (EVG)為領先業界的創新製程解決方案供應商,致力於為先進及未來的半導體設計和晶片整合方案提供專業技術,今日推出EVG®40 D2W,為首款專為晶粒到晶圓(D2W)疊層(overlay)量測設計的平台,能夠在生產環境所需的高精準度和速度下,在300毫米晶圓上實現100%晶粒疊層量測。相較於EVG針對混合晶圓鍵合量測設計的業界基準EVG®40 NT2系統,全新EVG40 D2W的產能(throughput)高出15倍,使晶片製造商能夠驗證晶粒放置的準確性,並迅速採取糾正措施,從而提升高量產製造(HVM)的製程控制和良率。


  EVG40 D2W可用於任何D2W鍵合應用,包括小晶片整合、高頻寬記憶體(HBM)堆疊和3D系統單晶片(SoC)整合製程,這些製程可為人工智慧(AI)、高效能運算(HPC)、資料中心及其他應用提供高效能裝置。多套EVG40 D2W系統已安裝於客戶端,並用於高量產製造服務。

  EVG高階主管將於本週在台北舉行的國際半導體展(SEMICON Taiwan)中,針對EVG40 D2W系統以及小晶片整合、混合鍵合等產業發展進行討論。展會時間為9月10日至12日。

D2W鍵合實現高效能裝置
  D2W鍵合將不同尺寸、材料和功能的晶粒或小晶片整合到單一裝置或封裝中。這對於創建滿足AI和自動駕駛等應用日益增長的效能需求,且功耗更低的裝置和系統至關重要。3D封裝中的互連間距隨著每一代新產品而變得更緊密,晶粒鍵合對準和疊層製程也必須相應地進行調整,不僅要提高準確性,還要提高量測覆蓋率,以識別可能導致銅墊或鍵合介面錯位並導致良率損失的疊層誤差。

傳統疊層量測方法不適用於D2W鍵合
  目前的D2W鍵合套準量測系統採用繼承自晶圓到晶圓(W2W)鍵合疊層量測系統的「移動-擷取-量測」技術,這些系統雖然量測精度較高,但缺乏D2W鍵合疊層量測所需的產能。為了實現更快的運行速度,這些系統必須減少取樣尺寸,導致對準資訊稀疏,這可能導致製程校正的回饋不準確。同時,拾取和放置D2W鍵合系統中的整合量測解決方案靈活性較差,且對於頂尖應用而言,其準確性不足。

專屬於EVG40 D2W的D2W疊層量測
  EVG40 D2W具有多項硬體和軟體增強功能,可在不影響產能的情況下,在300毫米晶圓上對所有晶粒實現精確的100%疊層量測:
透過單次對晶粒和基底晶圓上的對準目標進行雙層量測,提高產能。
全新平台設計實現高速精準度,確保影像擷取與平台移動同步。
改良光源確保一致的準確性,維持適當的照明水平以進行精確量測。
大焦距偏移實現高品質影像擷取,確保當對準目標的焦平面在基底和頂部小晶片之間不同時,仍能保持高訊號雜訊比。

  EV Group執行技術總監Paul Lindner表示:「作為混合鍵合領域的領導者,EV Group致力於開發新產品和功能,突破效能極限並解決客戶最複雜的整合問題。晶粒到晶圓鍵合製程尤其具有挑戰性,因為不同類型晶片、節點和材料的整合需要在生產環境中進行全面的量測,以便在不犧牲產能的情況下更好地理解和改進鍵合製程。因此,我們很高興推出晶粒到晶圓鍵合解決方案陣容的最新成員EVG40 D2W。全新設計的EVG40 D2W為專屬於D2W的量測工具,其產能是同類系統中最高的。我們期待與客戶和合作夥伴密切合作,利用全新D2W鍵合解決方案來對其最新產品的混合鍵合製程進行最佳化。」

EVG40 D2W主要功能與優勢
在短短4分鐘內量測晶圓上多達2,800個疊層量測點,提供100%的晶粒定位回饋,且不犧牲產能。
量測精度支援頂尖D2W鍵合應用的要求。
使用先進模型計算每個晶粒的放置、失真、旋轉和跳動變化。
將量測結果回饋給晶圓廠的主機系統進行分析,從而最佳化未來晶圓批次的D2W疊層和鍵合製程。
可與任何第三方D2W鍵合系統搭配使用,以確保最高水準的品質控制。
補充EVG的D2W鍵合工具套件,包括EVG320 D2W活化和清潔系統。

歡迎蒞臨EVG在SEMICON Taiwan 2025的攤位
  更多關於EVG40 D2W以及EVG其他創新製程解決方案如何推動AI、先進封裝、異質整合、物聯網(IoT)等領域的發展,歡迎於9月10日至12日,前往EVG在台北南港展覽館(TaiNEX)1館4樓的L0316攤位參觀。

  此外,EVG將在展會上發表多場演講。EV Group製程技術工程師Corinth Kuo將於9月12日星期五下午1:00在南港展覽館1館4樓L1200攤位的TechXPOT發表「LITHOSCALE®數位微影技術實現新一代AI和HPC裝置的高解析度新型光阻和介電材料圖案化」演講。

EV Group業務發展總監Dr. Bernd Dielacher將於9月12日星期五下午2:10在南港展覽館2館7樓701GH室,於異質整合國際高峰論壇上發表「熔融和混合晶圓鍵合:過去、現在和未來」演講。

產品供應
EVG現已接受EVG40 D2W自動晶粒到晶圓疊層量測系統的訂單,並在EVG總部提供產品展示。欲了解更多資訊,請至https://www.evgroup.com/products/metrology/evg40-d2w
